内容概述

逐顶点光照和逐像素光照
漫反射光照模型
高光反射光照模型
Phone标准光照模型

标准光照的构成结构

自发光：材质本身发出的光，模拟环境使用的光

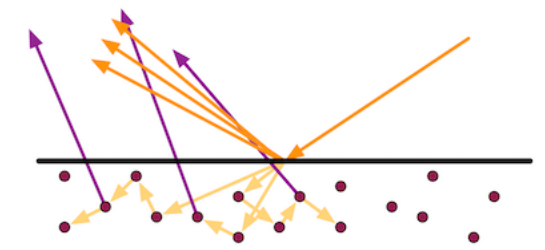

漫反射光：光照到粗糙材质后，光的反射方向随机，还有一些光发生了折射，造成材质表面没有明显的光斑
高光反射光：照到材质表面后，无（低）损失直接反射给观察者眼睛，材质表面能观察到光斑
环境光：模拟场景光照（简单理解为太阳光）
裴祥凤提出的光照理论：标准光照 = 自发光 + 漫反射光 + 高光反射光 + 环境光

逐顶点光照和逐像素光照

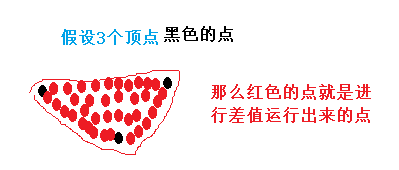

顶点着色器：会在模型渲染点上运行，其他的点会线性插值
我的理解：

片元着色器：会在模型的所有像素点上运行
我的理解：上面的图形就会是全红。

逐顶点光照：会在顶点着色器上进行光照运算
逐像素光照：会在片元着色器上运行光照运算

逐像素比逐顶点效果好，逐顶点比逐像素性能好

兰伯特定律和半兰伯特定律

漫反射光照（兰伯特定律）

漫反射光照 = 光源的颜色 * 材质的漫反射颜色 * MAX（0, 标准化后物体表面法线向量· 标准化后光源方向向量）

光源颜色：场景中光GameObject取得
材质的漫反射颜色：材质球配置
Max是数学函数，标准化也有函数
表面法线向量：CPU加载模型后，传递到GPU中的
光源方向向量：场景中光GameObject取得

实现：所有数据拿到，拿公式计算

半兰伯特定律

漫反射光照 = 光源的颜色 * 材质的漫反射颜色 * ((标准化后物体表面法线向量· 标准化后光源方向向量) * 0.5 + 0.5)）

将整体颜色降低一半，再加一半

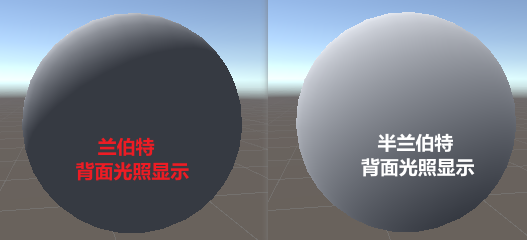

兰伯特定律和半兰伯特定律的区别

这个的目的是让物体的背面不在那么黑

常用矩阵

矩阵名	说明
UNITY_MATRIX_MVP	将点从模型空间下，转换到裁剪空间下
UNITY_MATRIX_M	点从模型空间下，转换到世界空间下
UNITY_MATRIX_V	将点从世界空间下，转换到观察空间下
UNITY_MATRIX_P	将点从观察空间下，转换到裁剪空间下
_Object2World	将点从模型到世界空间转换（互为逆矩阵）
_World2Object	将点从世界空间到模型转换（互为逆矩阵）

常用参数

column1	column2
_WorldSpaceLightPos0.xyz	获取直射光的方向（物体到光的方向）
_LightColor0.rgb	获取光源的颜色
UNITY_LIGHTMODEL_AMBIENT.xyz	环境光的颜色
_WorldSpaceCameraPos	世界模式下。相机的位置

常用api

编写简单的逐顶点漫反射

效果演示：

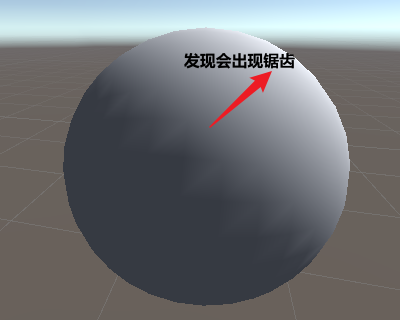

为什么会产生锯齿，因为采用了差值计算来实现的。

// Upgrade NOTE: replaced '_Object2World' with 'unity_ObjectToWorld'
// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

Shader "DY/ZuoLighting"
{
	Properties
	{
		_DiffuseColor("慢反射颜色", Color) = (1, 1, 1, 1)
	}

	SubShader
	{
		//设定光照模式为前向模式（才能正常获取光的颜色和光的方向）

		Tags { "LightMode" = "ForwardBase" }

		Pass
		{
			CGPROGRAM
			// 顶点着色器上的回调函数（用来处理，模型空间下的点转化为裁剪空间下的点）
			#pragma vertex vert
			// 片元着色器上的回调函数 （给点上颜色的）
			#pragma fragment frag

			//加载Cg语言的脚本，用来处理光照参数
			//处理光照的Cg库文件（cginc扩展名），目录在Unity的安装目录下Editor/Data/CGIncludes/Lighting.cginc
			#include "Lighting.cginc"

			fixed4 _DiffuseColor;



			// 需要什么？从CPU传过来的
			// 1. 模型空间下的点
			// 2. 当前点的模型空间下的法向向量

			// 如果在Cg编程中，顶点或片元着色器接收多个数值的时候，一般会用结构体实现
			// 从CPU接收到的数据
			struct c2v
			{
				float4 vertex: POSITION; //从CPU接收到的模型空间下的点的位置
				float3 normal: NORMAL; //从CPU接收到的当前点的模型空间下的法线向量
			};

			//因为在顶点着色器中，需要计算裁剪空间下点的位置和Phong着色计算出来的兰伯特定律计算后的颜色
			struct v2f
			{
				float4 pos : SV_POSITION; //经过顶点着色器计算后的，当前点的裁剪空间下的位置
				fixed3 color : COLOR; //经过兰伯特定律计算后的当前点的颜色
			};

			// Phong着色（逐像素光照），光照计算应该编写在顶点着色器中

            		v2f vert (c2v data)
            		{
				v2f v;
				// v.pos = mul(UNITY_MATRIX_MVP, data.vertex);
				//将模型空间下的点转化为裁剪空间下的点。
				v.pos = UnityObjectToClipPos(data.vertex);

				//兰伯特定律计算
				//漫反射光照 = 光源的颜色 * 材质的漫反射颜色 * MAX（0, 标准化后物体表面法线向量 • 标准化后光源方向向量）

				//光照是在世界中发生，需要将所有的数值，变换到世界坐标系下，再运算
				//_Object2World矩阵是Unity提供的，用于转换模型空间下到世界空间下的转换矩阵
				//因为法线传递过来的是3x1的列矩阵，_Object2World是4x4的齐次矩阵，如果想做矩阵乘法，需要将齐次矩阵，变成3x3矩阵
				fixed3 worldNormal = normalize(mul((float3x3)unity_ObjectToWorld, data.normal));
				//获得直射光的光方向
				fixed3 worldLightDir = normalize(_WorldSpaceLightPos0.xyz);

				// 漫反射光
				// _LightColor0.rgb光源颜色
				fixed3 diffuse = _LightColor0.rgb * _DiffuseColor * max(0, dot(worldNormal, worldLightDir));

				//根据Phong光照模型，将环境光追加在最终计算后的颜色上
				v.color = UNITY_LIGHTMODEL_AMBIENT.xyz + diffuse;
				return v;


            		}

            		fixed4 frag (v2f data) : SV_Target
            		{
				//将顶点着色器计算好的颜色，传递给GPU
				return fixed4(data.color, 1.0);
            		}
           		 ENDCG
        	}
    }
}

编写简单的逐顶点漫反射

效果演示：

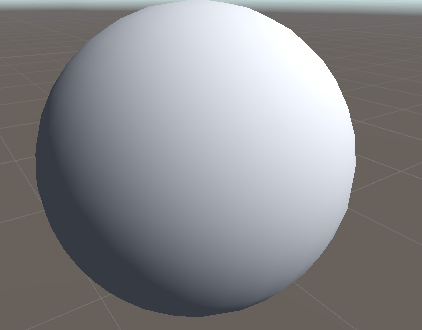

很明显比逐像素更加的平滑

// Upgrade NOTE: replaced '_Object2World' with 'unity_ObjectToWorld'
// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

Shader "DY/ZuoLighting"
{
	Properties
	{
		_DiffuseColor("慢反射颜色", Color) = (1, 1, 1, 1)
	}

	SubShader
	{
		//设定光照模式为前向模式（才能正常获取光的颜色和光的方向）
		Tags { "LightMode" = "ForwardBase" }

		Pass
		{
			CGPROGRAM
			// 顶点着色器上的回调函数（用来处理，模型空间下的点转化为裁剪空间下的点）
			#pragma vertex vert
			// 片元着色器上的回调函数 （给点上颜色的）
			#pragma fragment frag

			//加载Cg语言的脚本，用来处理光照参数
			//处理光照的Cg库文件（cginc扩展名），目录在Unity的安装目录下Editor/Data/CGIncludes/Lighting.cginc
			#include "Lighting.cginc"

			fixed4 _DiffuseColor;



			// 需要什么？从CPU传过来的
			// 1. 模型空间下的点
			// 2. 当前点的模型空间下的法向向量

			// 如果在Cg编程中，顶点或片元着色器接收多个数值的时候，一般会用结构体实现
			// 从CPU接收到的数据
			struct c2v
			{
				float4 vertex: POSITION; //从CPU接收到的模型空间下的点的位置
				float3 normal: NORMAL; //从CPU接收到的当前点的模型空间下的法线向量
			};

			//因为在顶点着色器中，需要计算裁剪空间下点的位置和Phong着色计算出来的兰伯特定律计算后的颜色
			struct v2f
			{
				float4 pos : SV_POSITION; //经过顶点着色器计算后的，当前点的裁剪空间下的位置
				fixed3 worldNormal : NORMAL; //经过兰伯特定律计算后的当前点的颜色
			};

			// Phong着色（逐像素光照），光照计算应该编写在顶点着色器中
            		v2f vert (c2v data)
            		{
				v2f v;
				// v.pos = mul(UNITY_MATRIX_MVP, data.vertex);
				//将模型空间下的点转化为裁剪空间下的点。
				v.pos = UnityObjectToClipPos(data.vertex);

				//光照是在世界中发生，需要将所有的数值，变换到世界坐标系下，再运算
				//_Object2World矩阵是Unity提供的，用于转换模型空间下到世界空间下的转换矩阵
				//因为法线传递过来的是3x1的列矩阵，_Object2World是4x4的齐次矩阵，如果想做矩阵乘法，需要将齐次矩阵，变成3x3矩阵
				v.worldNormal = normalize(mul((float3x3)unity_ObjectToWorld, data.normal));

				return v;


            		}

			// 高洛德着色（逐像素光照），光照计算应该编写在片元着色器中
            		fixed4 frag (v2f data) : SV_Target
            		{

				//兰伯特定律计算
				//漫反射光照 = 光源的颜色 * 材质的漫反射颜色 * MAX（0, 标准化后物体表面法线向量 • 标准化后光源方向向量）


				//获得直射光的光方向
				fixed3 worldLightDir = normalize(_WorldSpaceLightPos0.xyz);

				// 法线向量
				float3 worldNormal = normalize(data.worldNormal);

				// 漫反射光
				// _LightColor0.rgb光源颜色
				fixed3 diffuse = _LightColor0.rgb * _DiffuseColor * max(0, dot(worldNormal, worldLightDir));

				//根据Phong光照模型，将环境光追加在最终计算后的颜色上
				float3 color = UNITY_LIGHTMODEL_AMBIENT.xyz + diffuse;

				return fixed4(color, 1.0);
            		}
            		ENDCG
        	}
    }
}

逐顶点高光反射

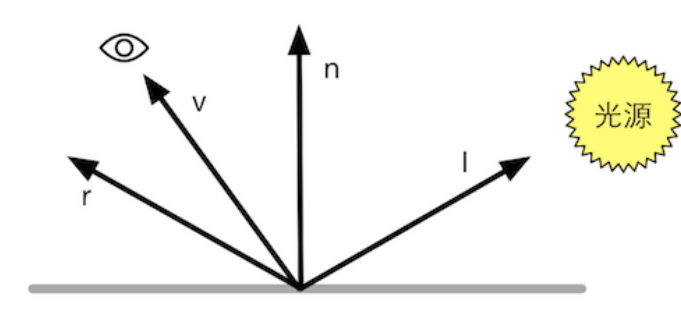

高光光照 = 光源的颜色 * 材质高光反射颜色 * （max(0, 标准化后的观察方向向量，标准化后的反射方向)^光晕系数）

光源颜色：场景中光GameObject取得
材质的高光反射颜色：材质球配置
观察方向向量：相机观察点到当前渲染的点坐标所构成的方向
光反射方向：reflect（入射光的方向，当前点的法线方向）
光晕系数：材质球配置

效果演示：

代码示例：

// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

Shader "DY/SpecularVetex"
{
	Properties
	{
		_SpecularColor("高光显示颜色", Color) = (1,1,1,1)
		// Range给这个属性限定一个范围
		_Gloss("光晕系数", Range(4, 256)) = 10
	}
		SubShader
	{

		Pass
		{
			//设定光照模式为前向模式（才能正常获取光的颜色和光的方向）
			Tags { "LightMode" = "ForwardBase" }

			CGPROGRAM

			#pragma vertex vert
			#pragma fragment frag
			// 处理光照的一些库
			#include "Lighting.cginc"

			fixed4 _SpecularColor;
			fixed _Gloss;

			// 顶点着色器回调函数
			// 需要什么？【1】模型空间下的点 【2】模型空间下点的法向量
			struct c2v
			{
				float4 vertex:POSITION;
				float3 normal:NORMAL;
			};
			// 返回什么？ 【1】裁剪空间下的点 【2】通过高光计算出来的颜色
			struct v2f {
				float4 pos:SV_POSITION;
				fixed3 color : COLOR;
			};

			// 想要做什么？
			// 【1】将模型空间下的点，转化为裁剪空间下的点
			// 【2】通过高光计算公式，计算出该点的颜色
			v2f vert(c2v c)
			{
				v2f v;
				// 【1】
				v.pos = UnityObjectToClipPos(c.vertex);

				// 【2】高光反射运算
				// 高光光照 = 光源的颜色 * 材质高光反射颜色 * 〖MAX(0,标准化后的观察方向向量 • 标准化后的反射方向)〗^ 光晕系数
				// 光反射方向：reflect（入射光的方向，当前点的法线方向）

				// 世界模式下的法向量的标准化
				fixed3 worldNormal = normalize(mul((float3x3)unity_ObjectToWorld, c.normal));
				// 标准化后的观察方向向量 = (世界模式的相机的位置 - 世界模式的点的位置)的标准化
				float3 viewDir = normalize(_WorldSpaceCameraPos.xyz - mul(unity_ObjectToWorld, c.vertex).xyz);
				// 标准化后的反射方向(_WorldSpaceLightPos0是物体到光的方向)
				fixed3 refDir = normalize(reflect(normalize(-_WorldSpaceLightPos0.xyz), worldNormal));
				//高光计算公式
				fixed3 specular = _LightColor0.rgb * _SpecularColor.rgb * pow(max(0, dot(viewDir, refDir)), _Gloss);

				// 【3】根据Phong光照模型，将环境光追加在最终计算后的颜色上
				v.color = UNITY_LIGHTMODEL_AMBIENT.xyz + specular;

				return v;

			}

			fixed4 frag(v2f data) : SV_Target
			{
				// //将顶点着色器计算好的颜色，传递给GPU
				return fixed4(data.color, 1.0);
			}

            		ENDCG
        }
    }
}

逐像素高光反射

效果演示：

代码示例：

// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

Shader "DY/SpecularPixel"
{
	Properties
	{
		_SpecularColor("高光显示颜色", Color) = (1,1,1,1)
		// Range给这个属性限定一个范围
		_Gloss("光晕系数", Range(4, 256)) = 10
	}

	SubShader
	{

		Pass
		{
			//设定光照模式为前向模式（才能正常获取光的颜色和光的方向）
			Tags { "LightMode" = "ForwardBase" }

			CGPROGRAM

			#pragma vertex vert
			#pragma fragment frag
			// 处理光照的一些库
			#include "Lighting.cginc"

			fixed4 _SpecularColor;
			fixed _Gloss;

			// 顶点着色器回调函数
			// 需要什么？【1】模型空间下的点 【2】模型空间下点的法向量
			struct c2v
			{
				float4 vertex:POSITION;
				float3 normal:NORMAL;
			};

			// 返回什么？ 【1】裁剪空间下的点 【2】世界空间的法向量 【3】 世界空间下，点的位置
			struct v2f {
				float4 pos:SV_POSITION; // 裁剪空间下的点
				float3 worldPos : TEXCOORD0; //借用纹理的语义，实现世界空间下，点的位置传递
				float3 worldNormal:NORMAL; // 世界空间下法线的方向
			};

			// 想要做什么？
			// 【1】将模型空间下的点，转化为裁剪空间下的点
			// 【2】将在模型空间下的法向量，转化为世界空间下的法向量
			v2f vert(c2v c)
			{
				v2f v;
				// 【1】
				v.pos = UnityObjectToClipPos(c.vertex);
				// 【2】
				v.worldNormal = mul((float3x3)unity_ObjectToWorld, c.normal);
				// 【3】
				v.worldPos = mul(unity_ObjectToWorld, c.vertex).xyz;
				return v;

			}

			// 要做什么？在片元着色器中计算高光颜色
			fixed4 frag(v2f data) : SV_Target
			{
				// 高光反射运算
				// 高光光照 = 光源的颜色 * 材质高光反射颜色 * 〖MAX(0,标准化后的观察方向向量 • 标准化后的反射方向)〗^ 光晕系数
				// 光反射方向：reflect（入射光的方向，当前点的法线方向）

				// 世界模式下的法向量的标准化
				fixed3 worldNormal = normalize(data.worldNormal);
				// 标准化后的观察方向向量 = (世界模式的相机的位置 - 世界模式的点的位置)的标准化
				float3 viewDir = normalize(_WorldSpaceCameraPos.xyz - data.worldPos);
				// 标准化后的反射方向(_WorldSpaceLightPos0是物体到光的方向)
				fixed3 refDir = normalize(reflect(normalize(-_WorldSpaceLightPos0.xyz), worldNormal));
				//高光计算公式
				fixed3 specular = _LightColor0.rgb * _SpecularColor.rgb * pow(max(0, dot(viewDir, refDir)), _Gloss);

				// 根据Phong光照模型，将环境光追加在最终计算后的颜色上
				fixed3 color = UNITY_LIGHTMODEL_AMBIENT.xyz + specular;


				return fixed4(color, 1.0);
			}
            ENDCG
        }
    }
}

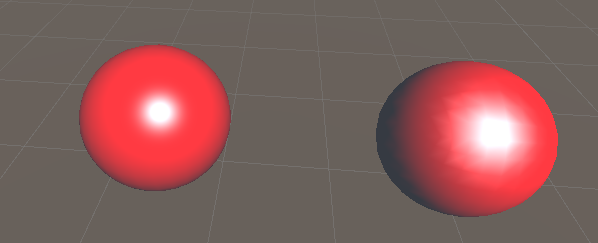

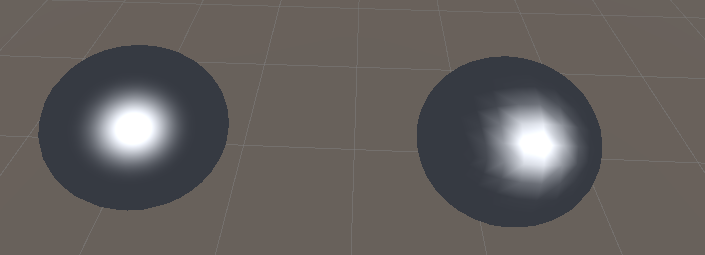

逐顶底高光与逐像素高光对比

Phong光照模型（逐顶点、逐像素）

效果演示：

逐像素代码示例：

// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

Shader "DY/PhongPixel"
{
	Properties
	{
		_DiffuseColor("漫反射颜色", Color) = (1,1,1,1)
		_SpecularColor("高光显示颜色", Color) = (1,1,1,1)
		// Range给这个属性限定一个范围
		_Gloss("光晕系数", Range(4, 256)) = 10
	}
		SubShader
	{

		Pass
		{
			//设定光照模式为前向模式（才能正常获取光的颜色和光的方向）
			Tags { "LightMode" = "ForwardBase" }

			CGPROGRAM

			#pragma vertex vert
			#pragma fragment frag
			// 处理光照的一些库
			#include "Lighting.cginc"

			fixed4 _SpecularColor;
			fixed _Gloss;
			fixed4 _DiffuseColor;

			struct c2v
			{
				float4 vertex:POSITION;
				float3 normal:NORMAL;
			};

			struct v2f {
				float4 pos:SV_POSITION;
				float3 worldNormal:NORMAL;
				float3 worldPos : TEXCOORD0;
			};


			v2f vert(c2v c)
			{
				v2f v;
				v.pos = UnityObjectToClipPos(c.vertex);

				v.worldNormal = mul((float3x3)unity_ObjectToWorld, c.normal);
				v.worldPos = mul(unity_ObjectToWorld, c.vertex).xyz;

				return v;

			}

			fixed4 frag(v2f data) : SV_Target
			{
				fixed3 worldNormal = normalize(data.worldNormal);

				// 高光光照 = 光源的颜色 * 材质高光反射颜色 * 〖MAX(0,标准化后的观察方向向量 • 标准化后的反射方向)〗^ 光晕系数
				float3 viewDir = normalize(_WorldSpaceCameraPos.xyz - data.worldPos);
				fixed3 refDir = normalize(reflect(normalize(-_WorldSpaceLightPos0.xyz), worldNormal));
				fixed3 specular = _LightColor0.rgb * _SpecularColor.rgb * pow(max(0, dot(viewDir, refDir)), _Gloss);

				// 漫反射光照 = 光源的颜色 * 材质的漫反射颜色 * MAX（0, 标准化后物体表面法线向量 • 标准化后光源方向向量）
				fixed3 diffuse = _LightColor0.rgb * _DiffuseColor * max(0, dot(worldNormal, normalize(_WorldSpaceLightPos0.xyz)));

				// 根据Phong光照模型，将环境光追加在最终计算后的颜色上
				fixed3 color = UNITY_LIGHTMODEL_AMBIENT.xyz + diffuse + specular;

				return fixed4(color, 1.0);
			}
            ENDCG
        }
    }
}

逐顶点代码示例：

// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

Shader "DY/PhongVetex"
{
	Properties
	{
		_DiffuseColor("漫反射颜色", Color) = (1,1,1,1)
		_SpecularColor("高光显示颜色", Color) = (1,1,1,1)
		// Range给这个属性限定一个范围
		_Gloss("光晕系数", Range(4, 256)) = 10
	}
		SubShader
	{

		Pass
		{
			//设定光照模式为前向模式（才能正常获取光的颜色和光的方向）
			Tags { "LightMode" = "ForwardBase" }

			CGPROGRAM

			#pragma vertex vert
			#pragma fragment frag
			// 处理光照的一些库
			#include "Lighting.cginc"

			fixed4 _SpecularColor;
			fixed _Gloss;
			fixed4 _DiffuseColor;

			struct c2v
			{
				float4 vertex:POSITION;
				float3 normal:NORMAL;
			};

			struct v2f {
				float4 pos:SV_POSITION;
				fixed3 color : COLOR;
			};


			v2f vert(c2v c)
			{
				v2f v;
				v.pos = UnityObjectToClipPos(c.vertex);

				fixed3 worldNormal = normalize(mul((float3x3)unity_ObjectToWorld, c.normal));
				float3 viewDir = normalize(_WorldSpaceCameraPos.xyz - mul(unity_ObjectToWorld, c.vertex).xyz);
				fixed3 refDir = normalize(reflect(normalize(-_WorldSpaceLightPos0.xyz), worldNormal));
				//高光计算公式
				fixed3 specular = _LightColor0.rgb * _SpecularColor.rgb * pow(max(0, dot(viewDir, refDir)), _Gloss);

				// 漫反射光照 = 光源的颜色 * 材质的漫反射颜色 * MAX（0, 标准化后物体表面法线向量 • 标准化后光源方向向量）
				fixed3 diffuse = _LightColor0.rgb * _DiffuseColor * max(0, dot(worldNormal, normalize(_WorldSpaceLightPos0.xyz)));

				// 根据Phong光照模型，将环境光追加在最终计算后的颜色上
				v.color = UNITY_LIGHTMODEL_AMBIENT.xyz + diffuse + specular;

				return v;

			}

			fixed4 frag(v2f data) : SV_Target
			{
				// //将顶点着色器计算好的颜色，传递给GPU
				return fixed4(data.color, 1.0);
			}
            ENDCG
        }
    }
}

Unity学习笔记34 Shader入门（三）shader光照

内容概述

标准光照的构成结构

逐顶点光照和逐像素光照

兰伯特定律和半兰伯特定律

漫反射光照（兰伯特定律）

半兰伯特定律

兰伯特定律和半兰伯特定律的区别

常用矩阵

常用参数

常用api

编写简单的逐顶点漫反射

编写简单的逐顶点漫反射

逐顶点高光反射

逐像素高光反射

逐顶底高光与逐像素高光对比

Phong光照模型（逐顶点、逐像素）

markdown语法

Unity学习笔记04 3D数学练习：发射子弹

龙骑鸭

不想努力的小龙

Unity学习笔记34 Shader入门（三）shader光照

内容概述

标准光照的构成结构

逐顶点光照和逐像素光照

兰伯特定律和半兰伯特定律

漫反射光照（兰伯特定律）

半兰伯特定律

兰伯特定律 和 半兰伯特定律 的区别

常用矩阵

常用参数

常用api

编写简单的逐顶点漫反射

编写简单的逐顶点漫反射

逐顶点高光反射

逐像素高光反射

逐顶底高光 与 逐像素高光 对比

Phong光照模型（逐顶点、逐像素）

markdown语法

Unity学习笔记04 3D数学 练习：发射子弹

龙骑鸭

不想努力的小龙

兰伯特定律和半兰伯特定律的区别

逐顶底高光与逐像素高光对比

Unity学习笔记04 3D数学练习：发射子弹
