类与对象

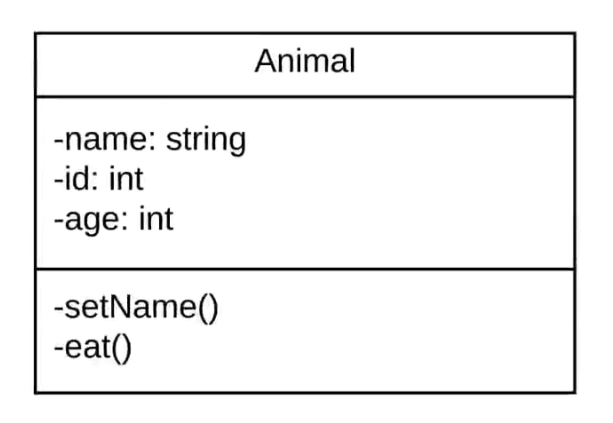

在UML中用三个格子的长方形代表1个类，每个格子分别是：类名、属性、类的操作

属性名称以小写字母开头

可见性：

• +：公共的

• -：私有的

• #：保护的

类与类之间的关系

继承关系

左边继承右边

关联关系

一个事物和另一个事物有某种关系

例子1：教师和班级

老师可以教授1个或多个班级，一个班级也有多个老师

多重性：1...* 意味着 1个老师可以教授多个班级

依赖关系

一个类的变化可能会影响到另外一个类

具体来说，如果一个类A使用了另一个类B的对象作为其方法的参数、局部变量或者在其方法内部创建了类B的实例，并且类A的行为依赖于类B的某些行为或结构，那么我们就可以说类A依赖于类B

例子1：汽车和燃油

• 在“汽车”类中有一个方法叫做“驾驶()”，在这个方法里需要用到“燃油”类来减少汽车的燃油量。

• 这里，“汽车”类就依赖于“燃油”类，因为“驾驶()”方法的操作依赖于“燃油”的存在及其提供的功能。

聚合关系

整体和部分的关系。

说人话：想象一下你有一辆汽车（整体），这辆汽车拥有了轮胎、方向盘等部件（部分）。如果将汽车拆解开来，这些部件如轮胎和方向盘依然可以独立存在，并且它们也可以被安装到其他汽车上使用。这就是聚合关系的一个典型例子。

例子1：图书馆和书籍

• “图书馆”类代表一个整体，它可以拥有多个“书籍”对象。

• “书籍”类代表部分，即使这个图书馆不存在了，书籍本身仍然是独立存在的实体，它们可以转移到另一个图书馆或者在书店中出售。

例子2

问题：现在有一个UIManager类有一个字典，存储了各种面板内，如游戏开始面板，游戏设置面板，游戏结束面板。UIManage与这些面板之间是什么关系？

分析：即使 UIManager 对象不存在了，各个面板对象仍然可以独立存在。所以说是聚合关系。

组合关系

考虑一个人体和其心脏的关系。心脏是人体的一部分，一旦人体不存在了（比如生物意义上的死亡），心脏也不能单独作为“活着”的实体而存在。这就构成了一个典型的组合关系的例子。

例子1：房屋和房间

• “房屋”类代表整体，它可以由多个“房间”对象组成。

• “房间”类代表部分，这些房间无法脱离房屋独立存在。如果房屋被拆除了，房间自然也就不存在了。
