构建简单图形
我们知道可以使用Instantiate在场景中创建一个物品，那么我们可以通过for循环创建多个物品，通过改变不同物品的x和y轴，就可以呈现出不同的视觉效果。如下面的代码，会出现一条直线。
namespace DYFramework.Examples
{
public class Graph : MonoBehaviour
{
// 假设这时一个立方体预制体
[SerializeField] private Transform pointPrefab;
private void Start()
{
for (int i = 0; i < 10; i++)
{
Transform go = Instantiate(pointPrefab);
go.localPosition = new Vector3(i, 0, 0);
}
}
}
}从上面的代码可以看出立方体的坐标时从(0,0,0)~(10,0,0)，因为y轴和z轴都为0，我们不妨将其省略掉，那么x的坐标范围为0~10
因为立方体的坐标按照中心点计算的，且立方体的大小为1×1×1，所以说视觉效果的范围其实为-0.5~10.5。在数学的角度来看，这就是函数的定义域，我们如何将函数的定义域限制在-1~1呢？
答案是缩小立方体的大小和改变立方体的x坐标。
我们来计算一下立方体的大小，要想限制在-1~1，它的长度为2。假设长度为2的线段中有count个立方体，那么一个立方体占用 2/count 的长度。那他们的坐标呢？因为坐标是按照中心点计算的，所以立方体的坐标为 (-1 + 2/count/2) ~ (1-2/count/2)
public class Graph : MonoBehaviour
{
[SerializeField] private Transform pointPrefab;
private void Start()
{
float count = 10;
for (float i = -1+ 2/count/2; i <= 1 - 2/count/2; i+=2/count)
{
Transform go = Instantiate(pointPrefab, transform,false);
go.localScale = Vector3.one * (2/count);
go.localPosition = new Vector3(i, 0, 0);
}
}
}为此我们可以封装为一个方法，其中xLeft和xRight为x的范围，count表示会生成多少个立方体。
namespace DYFramework.Examples
{
public class Graph : MonoBehaviour
{
[SerializeField] private Transform pointPrefab;
private void Start()
{
DrawCube(-1, 1, 10);
}
public void DrawCube(float xLeft, float xRight, int count)
{
float length = xRight - xLeft;
for (float i = xLeft+ length/count/2; i <= xRight - length/count/2; i+=length/count)
{
Transform go = Instantiate(pointPrefab, transform,false);
go.localScale = Vector3.one * (length/count);
go.localPosition = new Vector3(i, 0, 0);
}
}
}
}但是这种方法只会画一条直线，能不能画曲线。比如画一条 y = x^2。显然我们可以在代码中直接改变位置的y轴即可
public void DrawCube(float xLeft, float xRight, int count)
{
float length = xRight - xLeft;
var position = Vector3.zero;
for (float i = xLeft+ length/count/2; i <= xRight - length/count/2; i+=length/count)
{
Transform go = Instantiate(pointPrefab, transform, false);
go.localScale = Vector3.one * (length/count);
position.x = i;
position.y = i * i;
go.localPosition = position;
}
}如果只是单一的颜色，未免有点单调，我们可以为其添加一个shader。
我们可以使用URP通用渲染管线，如果你没有用过URP的话或者你创建的2D项目不是URP的话，可以在包管理工具中下载，下载完成后，如下图这种效果
但这不会自动使 Unity 使用 URP。我们首先必须通过 Assets / Create / Rendering / Universal Render Pipeline / Pipeline Asset (Forward Renderer) 为它创建一个资产。

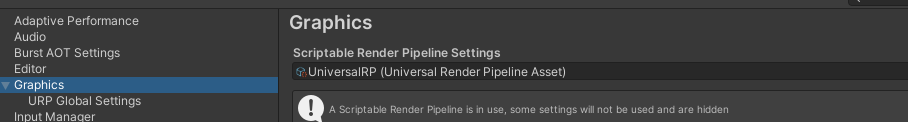

然后接下来，转到项目设置 Graphics 部分并将创建的 URP 资产分配给该 Scriptable Renderer Pipeline Settings 字段。
我们可以创建一个ShaderGraph，如果你没有Shader Graph，同样的道理，你可以在包管理器中的搜索栏中搜索Shader Graph，然后直接下载。
创建一个新的 Shader Graph via Assets / Create / Shader / Universal Render Pipeline / Lit Shader Graph 并将其命名为 Point URP 。
Lit和UnLit是什么意思？
Lit是有光照，UnLit是无光照效果
可以通过在项目窗口中双击其资源或按其检查器中的 Open Shader Editor 按钮来打开图形。
这将为其打开一个 Shader Graph 窗口，该窗口可能会被多个节点和面板弄乱。
这些面板是 Blackboard、Graph Inspector 和主预览面板，它们可以调整大小，也可以通过工具栏按钮隐藏。还有两个链接节点：一个 Vertex 节点和一个 Fragment 节点。这两个选项用于配置 shader graph 的输出。

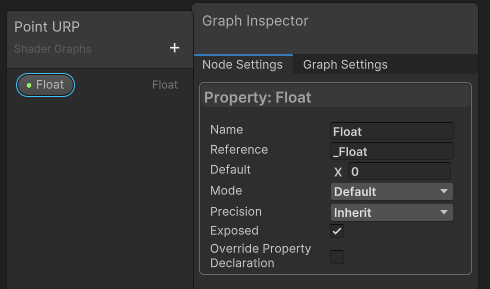

Shader Graph 由表示数据和节点组成。目前， Smoothness Fragment 节点的值设置为 0.5。要使其成为可配置的着色器属性，请按 Point URP 面板上的加号按钮，选择 Float ，然后将新条目命名为 Smoothness。这会向Blackboard添加一个表示属性的圆角按钮。选择它，然后将图形检查器切换到其 Node Settings 选项卡以查看此属性的配置。
Reference 是内部已知属性的名称。然后将其下方的默认值设置为 0.5。确保启用其 Exposed 切换选项，因为这会控制材质是否为其获取着色器属性。最后，要使其显示为滑块，请将其 Mode 更改为 Slider 。
接下来，将圆角 Smoothness 按钮从黑板拖动到图表中的空白区域。这将向图表中添加一个 smoothness 节点。通过从其中一个点拖动到另一个点，将其连接到 PRB Master 节点的 Smoothness 输入。这将在它们之间建立联系。
现在，您可以通过 Save Asset 工具栏按钮保存图表，并创建一个使用它的材质 Point URP 。着色器的菜单项为 Shader Graphs / Point URP 。然后使 Point 预制件使用该材质。
要为点着色，我们必须从 position 节点开始。通过在图形的空白部分打开上下文菜单并从 New Node 中进行选择来创建一个。选择 Input / Geometry / Position 或仅搜索 Position 。

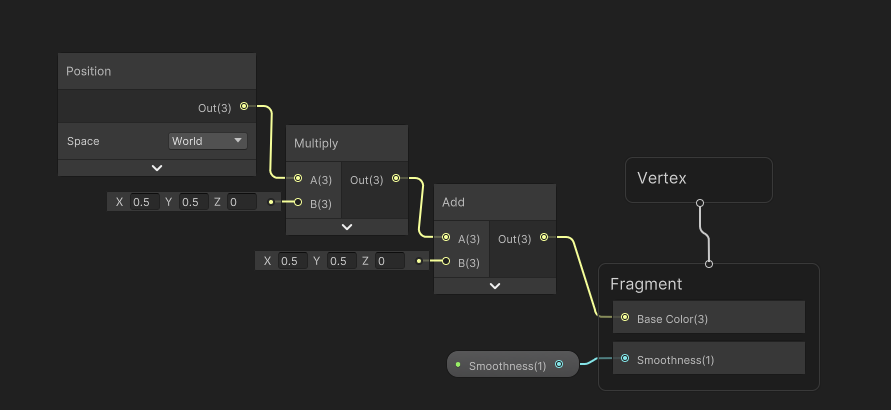

使用相同的方法创建 a Multiply 和 an Add 节点。使用这些选项可将位置的 XY 分量缩放 0.5，然后添加 0.5，同时将 Z 设置为零。这些节点根据它们所连接的内容调整其输入类型。因此，首先连接节点，然后填写它们的常量输入。然后将结果连接到 Fragment 的 Base Color 输入。
如果将鼠标悬停在 Multiply 和 Add 节点上，则可以通过按其右上角显示的箭头来压缩这些节点的视觉大小。这将隐藏所有未连接到花药节点的输入和输出。这消除了很多杂乱。您还可以通过 Vertex 和 Fragment 节点的上下文菜单删除其组件。这样，您可以隐藏保持其默认值的所有内容。
保存着色器资源后，我们现在在播放模式下获得与使用默认渲染管道时相同的彩色点。除此之外，调试更新程序还会显示在播放模式下的单独 DontDestroyOnLoad 场景中。这是用于调试 URP 的，可以忽略。

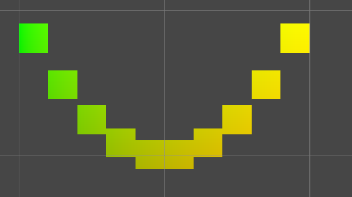

然后运行项目，就可以看到立方体的颜色会随着立方体世界位置不同而发生改变
但是图形无法动起来啊！要想动起来也比较简单，我们只需要拿到所创建的立方体，然后在Update改变其y轴的位置就可以让其动起来。
在此之前，我们先去设置一个正弦波的函数。
namespace DYFramework.Examples
{
public class Graph : MonoBehaviour
{
[SerializeField] private Transform pointPrefab;
private List<Transform> _transforms = new();
private void Start()
{
DrawSinFun(-1, 1, 50);
}
public void DrawSinFun(float xLeft, float xRight, int count)
{
float length = xRight - xLeft;
var position = Vector3.zero;
for (float i = xLeft+ length/count/2; i <= xRight - length/count/2; i+=length/count)
{
Transform go = Instantiate(pointPrefab, transform,false);
go.localScale = Vector3.one * (length/count);
position.x = i;
position.y = Mathf.Sin(i * Mathf.PI);
go.localPosition = position;
_transforms.Add(go);
}
}
}
}

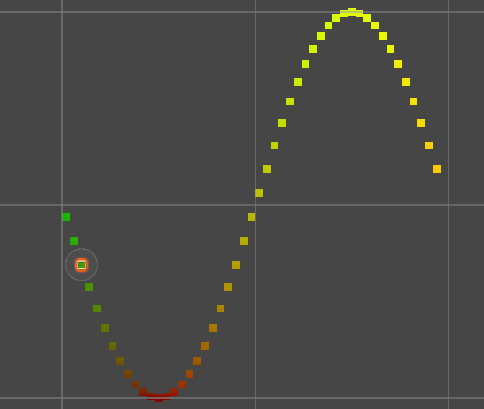

效果如下：
接下来我们可以让其动起来
要为该函数设置动画，请在计算 sin 函数之前将当前游戏时间添加到 X。它是通过 Time.time .如果我们将时间也缩放 π，该函数将每两秒重复一次。
整体代码如下，为了让视觉效果更好，我重新设置了输入的参数
using System;
using System.Collections.Generic;
using UnityEngine;
namespace DYFramework.Examples
{
public class Graph : MonoBehaviour
{
[SerializeField] private Transform pointPrefab;
private List<Transform> _transforms = new();
private void Start()
{
DrawSinFun(-5, 5, 100);
}
public void DrawSinFun(float xLeft, float xRight, int count)
{
float length = xRight - xLeft;
var position = Vector3.zero;
for (float i = xLeft+ length/count/2; i <= xRight - length/count/2; i+=length/count)
{
Transform go = Instantiate(pointPrefab, transform,false);
go.localScale = Vector3.one * (length/count);
position.x = i;
position.y = Mathf.Sin(i * Mathf.PI);
go.localPosition = position;
_transforms.Add(go);
}
}
private void Update()
{
float time = Time.time;
for (var i = 0; i < _transforms.Count; i++)
{
Transform point = _transforms[i];
Vector3 pos = point.localPosition;
pos.y = Mathf.Sin(Mathf.PI * (pos.x + time));
point.localPosition = pos;
}
}
}
}
